鈑金加工件放樣圖又稱為“放大樣”，是按照施工圖（視圖）的基本要求或構件的主體形狀，遵循正投影原理，將構件按中性層或里皮尺寸畫在放樣臺、紙板或鋼板上所得的單線圖，畫放樣圖的過程即為放樣。
（1）圖樣比例與表示內容

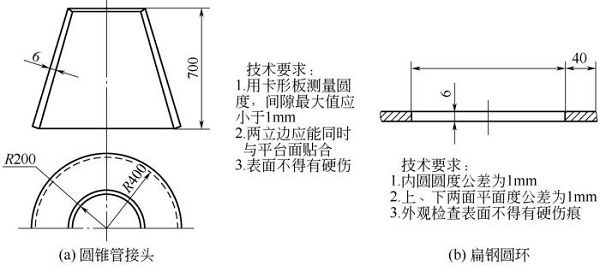

放樣圖是以1:1的實尺比例進行繪制，并按鈑金加工件中性層彎曲半徑或里皮尺寸進行必要的計算及展開，以獲得產品制造過程中所需要的放樣圖、數據、樣桿、樣板和草圖等，然后完成在鋼板或型鋼上的劃線號料等工作。它依據的施工圖是將產品立體形狀按一定比例放大或縮小繪制，如圖4-20（a）所示。放樣圖上1:1的比例不僅能精確反映實物的尺寸和形狀，還可直接用于展開，而且不必標注中性層、里皮以外的尺寸，也無須劃出板厚，如圖4-20（b）所示。同時施工圖上不僅需表明投影關系，內部或局部的關系，繪畫兩個以上視圖或剖視圖及局部放大圖等，還需標注構件的全部尺寸與形位公差、表面粗糙度、標題欄及有關技術說明等才能加工成形。
（2）圖樣繪制線條
放樣圖線條的粗細無關緊要，但常需要添加各種與展開有關的必要輔助線條，而去掉視圖中與放樣無關的線條，甚至可以去掉與展開下料無關的視圖。

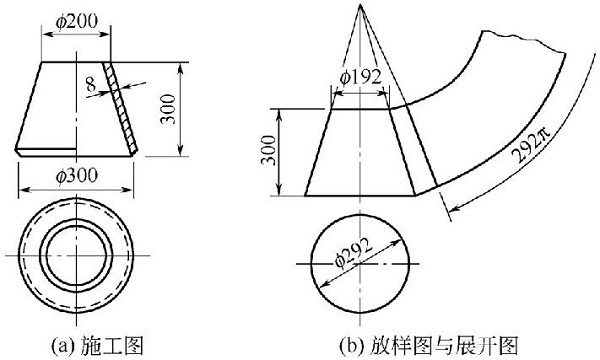

（3）如圖4-21所示的錐管放樣圖與施工圖，其差別很大，在放樣圖主視圖上添劃出了錐管頭的錐頂點，并按照中性層法將錐管主、俯視圖僅劃成了單線圖并標注。尤其在展開圖上去掉了與展開下料無關的俯視圖，并僅標注錐管的展開長度尺寸。
