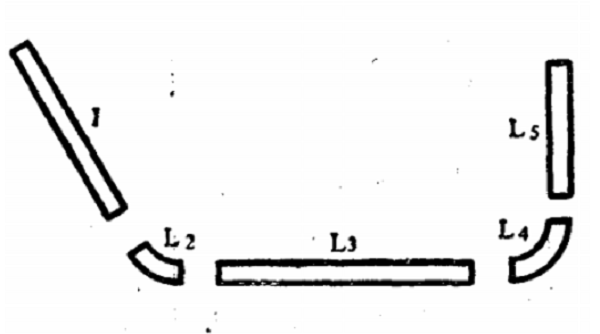

五金沖壓加工件有一道折彎工序，需要計算展開長度，屬于產前準備工作中的一個細節。誠瑞豐沖壓廠致力于打造成熟工藝，生產高品質工件，為此，工程師已經設計出來一套測量沖件展開長度的方式。其原理是利用計算公式，將各種直線和弧線的參數相加，如下圖所示：

1.     顯而易見，總長度是各數據之和。直邊參數可直接測量，至于L2 和 L4的弧形線段，可套路弧度計算公式，用直規尺測量出弧形半徑，為旺角內緣長度與彎曲半徑之和，弧長的計算公式是：L= πRα180 ，其中L（弧長/毫米）、 α （彎曲角度）、R中性層圓弧半徑（R=r+kt/毫米）、r（彎曲半徑 /毫米）、k（中性層位移參數）。

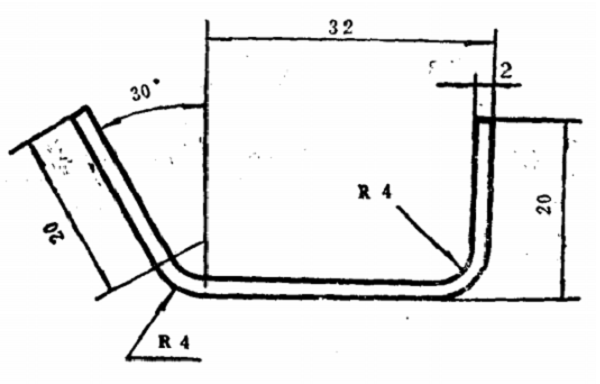

2.   此外，還可通過另外的日子來了解五金沖壓加工件的展開長度如何計算，如下圖所示：

從工件圖紙參數中得知公式中的各項參數為：t=2毫米,a2=30°,a4=90 °，r2=r4=4mm。

所以r/t=4/2=2，由公式得：k=0.45；以此類推：L2=0.0175 ×(4+0.45×2)×(90-30)≈ 515mm；L4=0.0175×(4+0.45X2)×90 ≈7.72mm

各直線部分長度:L1=20mm;L3=32-2-4=26mm;L5=20-4-2=14mm.

很明顯，五金沖壓加工件的展開長度為：L=L1+L2+L3+L4+L5=7287mm。

以上屬于理論值的計算，在實際操作中需要出樣測試，來確定最終結果。
