五金沖壓原材料在彎曲過程中外層受到拉應(yīng)力，內(nèi)層受到壓應(yīng)力，從拉到壓之間有一既不受拉力又不受壓力的過渡層那就是中性層，中性層在彎曲過程中的長(zhǎng)度和彎曲前一樣，保持不變，所以中性層是計(jì)算彎曲件展開長(zhǎng)度的標(biāo)準(zhǔn)。

 中性層位置與變形程度有關(guān)，但彎曲半徑較大時(shí)，折彎角度較小時(shí)，變形程度較小，中性層位置靠近板料厚度的中心處，但彎曲徑彎小，折彎角度增大時(shí)，變形程度隨之增大，中性層位置逐漸向彎曲中收的內(nèi)側(cè)移動(dòng)，中性層到板料內(nèi)側(cè)的距離用A表示。

 計(jì)算公式，展開長(zhǎng)度=料內(nèi)+料內(nèi)+補(bǔ)償量

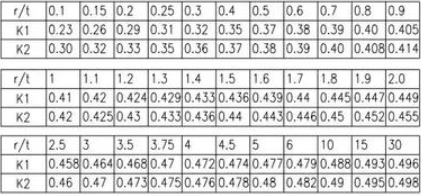

 1 中性層系數(shù)

 備注：k1適用于有頂?shù)椎膙形成u形彎曲，k2適用于無頂?shù)椎膙形彎曲，但通常我們習(xí)慣取k2值。

 2 壓彎90度角的修正系數(shù)a值

備注：此數(shù)據(jù)可單獨(dú)用于90度角的折彎修正，也可以與中性層系數(shù)互相檢查核對(duì)。

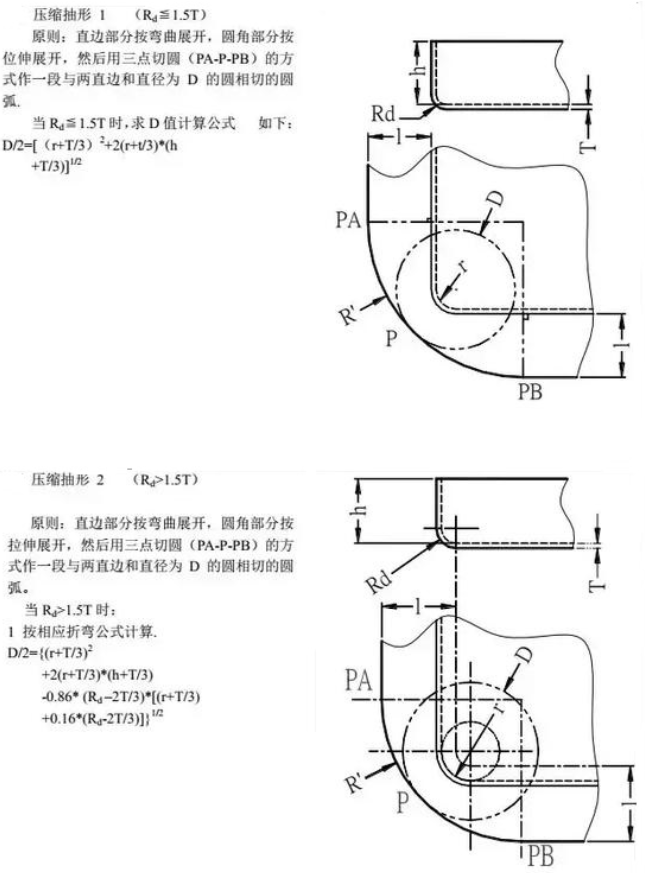

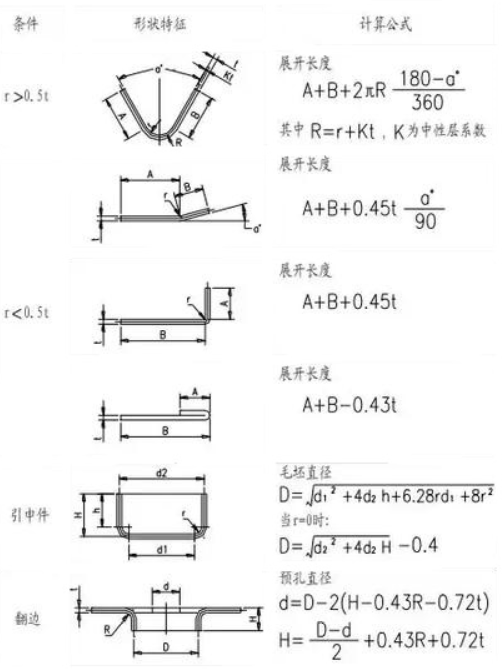

3 其余圖形展開計(jì)算方式

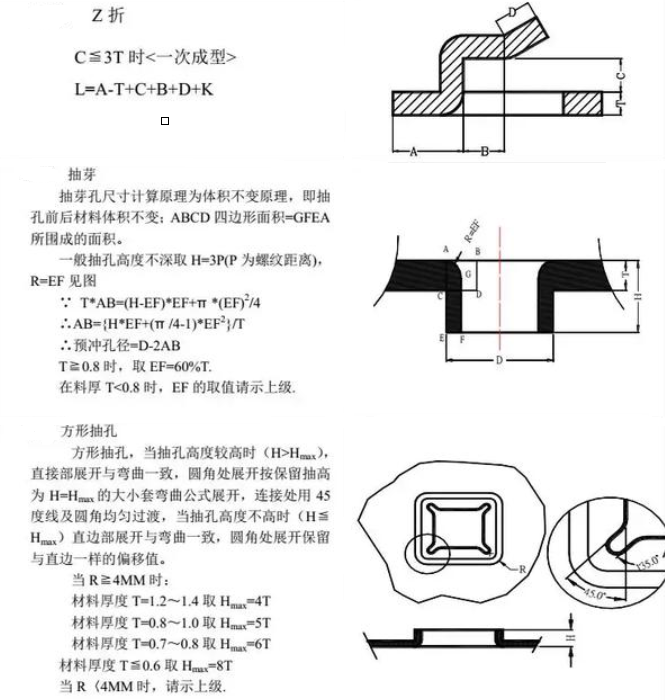

 Z折1，Z折展開計(jì)算考慮因素很多，比如R角大，是否壓料，是否有壓路，配合間隙，成型角度等等。方法計(jì)算如上，實(shí)際計(jì)算時(shí)可以參考以下幾點(diǎn)：

 當(dāng)C等于5或大于5T時(shí)，一般分兩次成型，按兩個(gè)90度折彎計(jì)算，但是要考慮到折彎的強(qiáng)度。

L=A-T+C+B+2K

當(dāng)3T小于C小于5T時(shí)<一次成型>

L=A-T+C+B+K

當(dāng)C小于或等于3T時(shí)<一次成型>

L=A-T+C+B+K/2

當(dāng)折彎角度為90度,r=0俗稱90 度清角時(shí)，各材料厚度對(duì)應(yīng)的經(jīng)驗(yàn)值：

為了防止五金沖壓件的原料展開過程中的失誤，造成下料模的多次修改，特制定下料模的制作方式。
